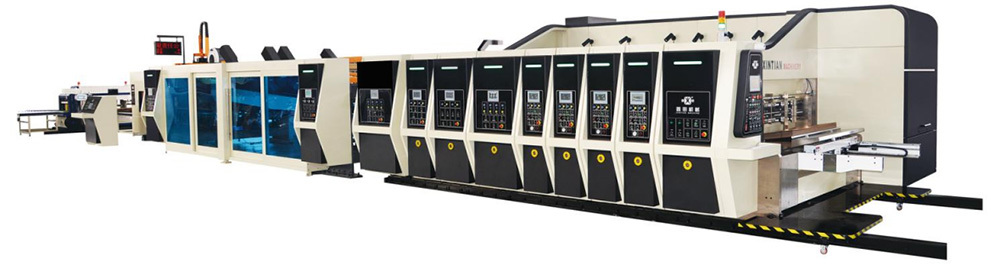

XT-S Máquina modelo FFG Inline

Item

Unidade

Estilo

Velocidade máxima

Mm

300 rpm

Max. Sheet Tamanho

Mm

1270 × 2500

Tamanho Max. Printing

Mm

1200 × 2400

Pular tamanho do feed

Mm

1450 × 2400

Min.Board Largura

Mm

320

Espessura da placa da impressão

Mm

7,2

Impressão Precisão

Mm

4 cores ± 0,5

Slotting Precisão

Mm

± 1,5

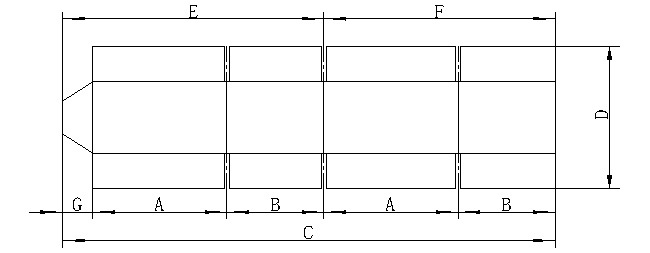

Min. Intervalo do entalho

Mm

280X80X280X80

NÃO

Projeto posição

Descrição

Observação

1

ELE

O computador integrado comunica com cada seção.

Configuração do pedido, salvar e recuperar

Entrada do número do pedido, como ABC123, quantidade máxima do pedido 3000

Data calibração/correção.

Alarme falha de telecomunicação e reinicialização.

2

Botões funcionais

Controle manualmente com botões disponíveis.

3

Controle Remoto

Controle remoto para depurar as falhas

NÃO

Projeto posição

Descrição

Observação

1

Máquina embreagem

A máquina de controle elétrico é equipada com alarme de embreagem e alarme contínuo para garantir a segurança dos trabalhadores.

Acione o eixo com embreagem por fricção para evitar erros e prejudicar a máquina.

O dispositivo do bloqueio da ar-pressão assegura a operação estável da máquina.

O motor principal adota o motor de conversão de frequência, economia de energia, começo liso, com dispositivo de proteção do começo do motor.

2

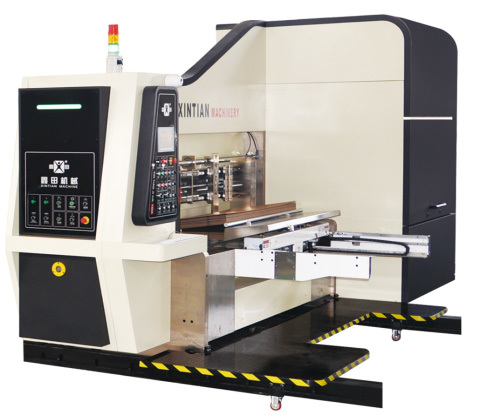

Novo sistema servo líder edgefeeding (produto patenteado exclusivo)

A alimentação auxiliar do papel da sucção, fã 11kw, usando o controle de conversão da frequência, de acordo com as condições diferentes da dobra do cartão, ajuste do volume do ar para assegurar a fonte lisa do papel.

A máquina é equipada com um interruptor de controle chain na extremidade para controlar a alimentação do papel da parada da emergência.

Por manual

O sistema de alimentação de papel com o novo rolo servo pode melhorar muito a resistência à pressão do cartão processado.

O afastamento dianteiro do defletor adota o ajuste servo, o afastamento é exato.

A posição do defletor lateral é ajustada pelo ajuste elétrico e numérico, e o valor limite e o interruptor de limite são ajustados pelo programa.

O defletor lateral é montado no lado da operação, conduzido pela pressão de ar, e a frequência da extrusão pode ser ajustada pelo tempo.

A posição da caixa de velocidades traseira é ajustada de acordo com a largura do cartão, configurações elétricas e numéricas. O valor limite é programado e o interruptor de limite é o dispositivo protetor dobro. A altura da caixa traseira é ajustada pelo motor elétrico. Equipado com o dispositivo da camada do rolo para reduzir o peso do backlog superior do cartão. Equipado com o rolo auxiliar do apoio para impedir a curvatura da placa larga.

Dispositivo de alimentação (alimentação contínua ou folha pode ser selecionada de acordo com a necessidade).

O contador de papel, estabelece, indica a quantidade da produção.

3

Dispositivo remoção poeira

O ventilador de sucção superior é usado na parte de alimentação de papel e a escova eletrostática é instalada na porta de sucção, que pode remover as impurezas na superfície impressa do cartão e melhorar a qualidade de impressão.

4

Rolo alimentação papel

O diâmetro exterior do rolo superior é 144mm.

Opção

A roda de alimentação do rolo superior é envolvida com borracha resistente ao desgaste e a balança é corrigida.

O diâmetro exterior do mais baixo rolo 156mm que grava o cromo duro do chapeamento, e equilibra a correção.

A diferença do rolo de alimentação é ajustada pelo servo motor, a escala do ajuste é 0-12mm, e o valor limite é ajustado pelo programa.

5

Dispositivo automático de retorno a zero

Papel alimentando a seção, imprimindo a seção, entalhando a seção zero automático elétrico.

A caixa geral usando o retorno automático ao dispositivo zero, imprimindo dois pode ser ajustada à posição correta, reduz o desperdício do cartão.

NÃO

Projeto posição

Descrição

Observação

1

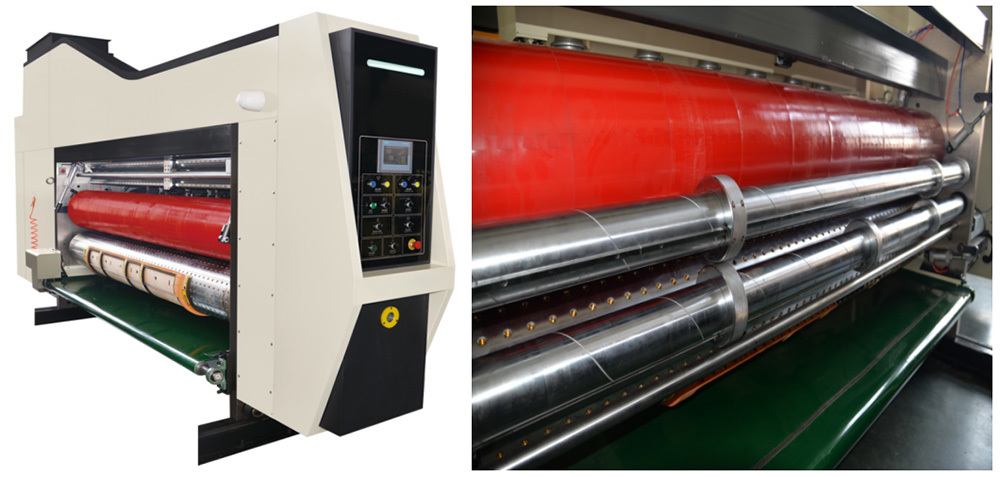

Imprimir rolo (placa rolo)

O diâmetro exterior é ¢ 406

Aço tubo superfície moagem, cromo duro chapeamento

Faça a correção do equilíbrio, funcionando sem problemas

Auto-bloqueio tipo fricção bobinas

Versão completa do slot, adequado para 10mm × 3mm pendurado placa.

Carregando e descarregando a placa de impressão, controle elétrico do interruptor do pé positivo e negativo

Limpe a versão reset função, WIPE versão antes da memória do computador impressão posição, limpe a versão após rese automático

Versão do ajuste servo transversal do rolo, ajuste de um total de 10mm

A fase do rolo da placa de impressão é ajustada pelo servo, de modo que a posição seja exata e o tempo seja salvar

Fase unidade engrenagem keyless expansão manga conexão

2

Impressão imprensa rolo

Todo o processo de transferência de adsorção a vácuo, alimentação de papel

Aço tubo superfície moagem, cromo duro chapeamento

Faça a correção do equilíbrio, funcionando sem problemas

A diferença do rolo da imprensa do fole da impressão é servo-ajustada, indicação digital, escala do ajuste é 0-12mm, o valor limite é programado e o interruptor de limite é dispositivo protetor dobro

Papel de alimentação cerâmico duro especial da roda, vida útil longa, para assegurar a precisão da transmissão do cartão

A válvula de sucção adota controle pneumático

O transportador de sucção não precisa instalar chapas de impressão de tiras na unidade sem impressão para reduzir o tempo de carregamento da placa

3

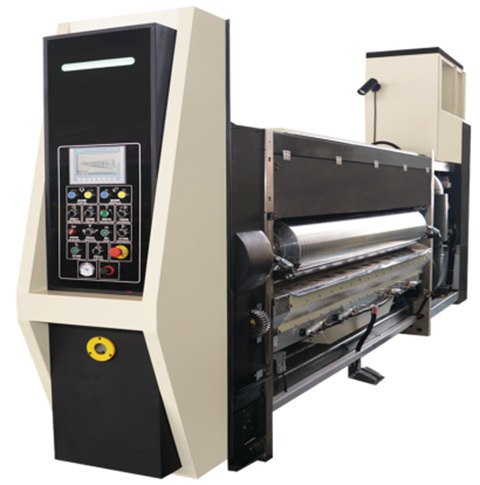

Rolo cerâmico do anilox

O diâmetro exterior é ¢ 228

Adote o Sistema Quick Roll Change

Com a impressão placa rolo apuramento servo ajuste

Com o papel alimentação sistema pneumático levantamento automático dispositivo. Ao alimentar, o rolo anilox cai em contato com a placa de impressão. Quando a alimentação pára, o rolo anilox sobe e se separa da placa de impressão

O rolo do anilox com cunha-tipo que ultrapassa a embreagem, mesmo tinta, lava a tinta quando conveniente e rápido

Do que o rolo de aço impressão fina, resistente ao desgaste, longa vida

O modo de tinta automático pára/começa com o estado do papel móvel e a tinta de cada unidade de impressão começa/pára automaticamente com o papel móvel

4

Fase mecanismo do ajuste

Estrutura planetária, fase do ajuste do servo motor.

5

Circulação tinta

Bomba pneumática do diafragma dobro, fonte estável da tinta, operação e manutenção simples

Tinta filtro tela, impurezas do filtro

Equipado com sistema de limpeza rápida economizando água

NÃO

Projeto posição

Descrição

Observação

1

Moldagem multi-recorte “aprimorada”, grande roda de danos, pré-pressionando a roda, grande sistema de moldagem por roda de pressão

2

O enlace síncrono do guideway linear da precisão da linha assento da multi-pressão adota o ajuste servo, o valor limite do ajuste do programa e o dispositivo de proteção dobro do interruptor de limite

3

Bobina: diâmetro do eixo é 164mm, usando aço carbono condicionado tratamento, moagem de superfície, cromagem dura, movendo-se suavemente, aumentar a rigidez, força destrutiva

4

O afastamento da linha de pré-pressão é ajustado pelo servo, e o valor limite e o dispositivo do limite são ajustados pelo programa

NÃO

Projeto posição

Descrição

Observação

1

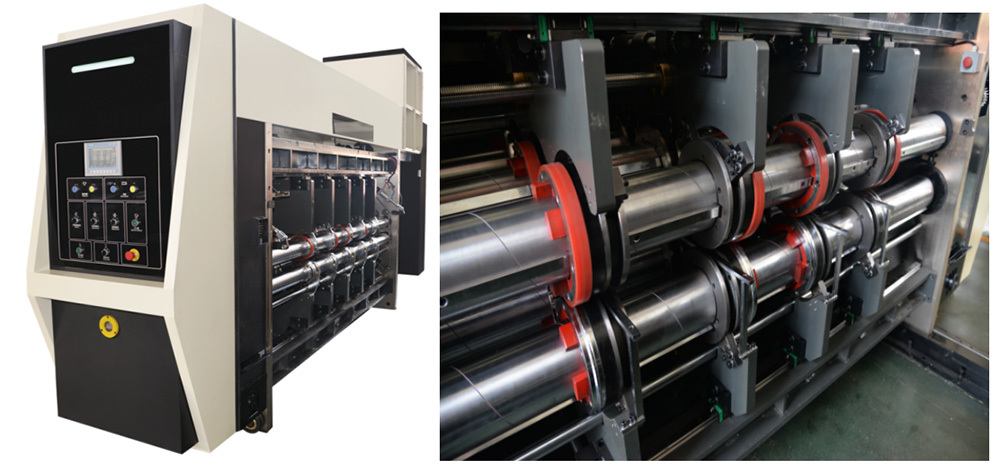

Ligação faca ajuste

O enlace síncrono de entalhar o intervalo de entalhar a base da ferramenta, pré-pressionando a roda e a linha que pressiona a roda adota o ajuste servo, o valor limite é ajustado pelo programa e o interruptor de limite é dispositivo protetor dobro

2

Eixo ranhurado

O diâmetro do eixo é 164mm, usando o tratamento de têmpera e têmpera do aço carbono, moedura de superfície, chapeamento duro do cromo, movendo-se lisamente. A faca do meio é móvel e o dispositivo de proteção de posição limitada é instalado entre cada base de faca entalhada. A diferença entre a cabeça de cortador entalhada e o cortador inferior é servo ajustada, e o valor limite e o dispositivo do limite são programados

A largura do cortador de entalho é 7mm

O aço de liga após o tratamento térmico que moem o cortador entalhado dente-dado forma, a dureza e a dureza são ambos bons

Entalhando fase adota estrutura de engrenagem planetária, ajuste servo, posicionamento preciso e economizar tempo, engrenagem de transmissão de fase sem chave expansão manga conexão

A altura da caixa é servo ajustada

3

Imprensa do carretel

Pressão dupla linha, diâmetro do eixo is¢ 110 milímetros

Ajuste servo, valor limite ajustado do programa e dispositivo de proteção dobro do interruptor de limite

NÃO

Projeto posição

Descrição

Observação

1

Ferramenta Die Roll (rolo inferior)

O diâmetro exterior é 371.2mm (sem cortador morre) e adota a movimentação independente servo

Moagem superficial, cromagem dura, correção de equilíbrio, maior estabilidade operacional

Ajuste servo de fase de corte com configurações numéricas, posicionamento preciso para economizar tempo

A ferramenta morre espaçamento furo fixo do parafuso 500 × 500

Apropriado para a ferramenta altura 25.4

Ajuste horizontal da faca cortando, ajuste servo, escala do controle de 20mm

O centro do morre rolo é gravado com a linha center, de modo que o molde possa ser instalado convenientemente

A faca cortando morre rolo com soquete da linha, para impedir dano ao furo fixo do parafuso

2

Borracha rolo pad (rolo superior)

O diâmetro exterior is¢ 388.9

Superfície moagem, cromo duro chapeamento

Correção do equilíbrio para aumentar a estabilidade operacional

Espessura da ALMOFADA 8mm (diâmetro externo 404.9mm), largura 250mm

Borracha rolo transversal 60mm natação dispositivo

A diferença entre o cortador e morre rolo é ajustada pelo servo, o valor limite é ajustado pelo programa e o interruptor de limite é dispositivo protetor dobro

3

Rolo alimentação papel

Rolo superior e inferior: diâmetro exterior é ¢ 110

A diferença do rolo de alimentação de papel é servo ajustada, e o valor limite é ajustado pelo programa

4

Saída do papel usado

A parte inferior da unidade está equipada com um dispositivo de saída de papelada para facilitar a remoção de resíduos

NÃO

Projeto posição

Descrição

Observação

1

Adota a estrutura da limpeza do desperdício do “tipo unidade”, quatro grupos de braço de conexão do papel e a roda de pressão superior adotam o servo para ajustar a posição transversal, a transmissão do tipo correia da adsorção do vácuo e o sistema auxiliar da roda do guia

2

A diferença da roda-guia do papel é servo ajustada

3

Seis escovas sopradoras oito bicos sopradores de alta pressão escovam o sistema de limpeza

4

Saída do papel usado

A unidade é equipada com um dispositivo da saída da papelada abaixo para a limpeza fácil de materiais waste

NÃO

Projeto posição

Descrição

Observação

1

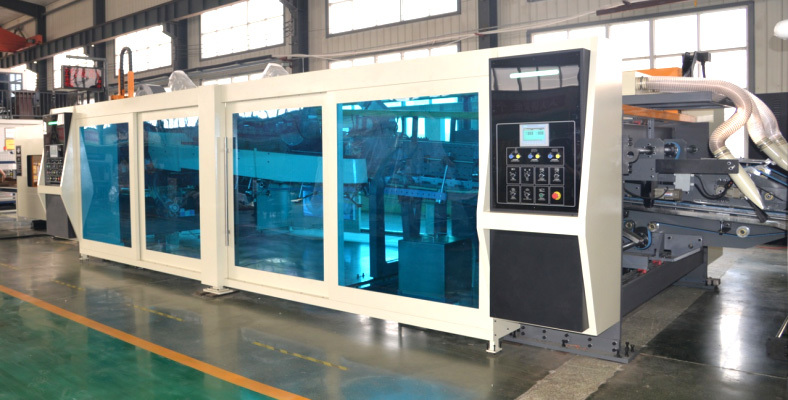

Unidade Alimentadora

A entrada de papel adota dois motores independentes para ajustar a folga entre as correias de alimentação de papel e o tamanho da folga é medido por uma régua eletrônica

Correias superiores e inferiores são usadas para fixação e transporte

A posição esquerda e direita do movimento da roda da colagem é ajustada por um ajuste elétrico linear do trilho deslizante e do parafuso da precisão

Independente colando o cilindro, com a bomba dedicada da colagem do cobre usada colando

A estrutura da caixa de cola é simples e confiável, e é fácil de limpar. A roda de colagem é feita de aço inoxidável, garantindo o uso a longo prazo. A roda de cola está equipada com uma fonte de energia separada para garantir que possa continuar a operar uniformemente durante o desligamento

Existem vários dutos de sopro na extremidade frontal para limpar os resíduos gerados na caixa.

2

Seção dobrável

Adotando vigas de aço reforçadas e alongadas para assegurar a estabilidade operacional, com sistema segmentado do ajuste

A correia transportadora superior da peça dobrável adota um sistema elástico de rolos de pressão e os rolos de pressão são equipados com dispositivos limite e podem ajustar o tamanho do espaço entre cada rolo de pressão e a correia transportadora inferior separadamente para garantir a alimentação precisa do papel

A correia transportadora superior da peça dobrável adota um sistema de controle de folga pneumático, e a correia transportadora superior média adota um cilindro duplo, com ajuste de lacunas com um clique para diferentes espessuras de papelão

A seção traseira da seção dobrável adota uma correia de adsorção a vácuo para transportar o papelão para frente para evitar que o papelão deslize e cause um erro de tesoura

A parte inferior da parte dobrável é equipada com um dispositivo de placa de pressão elástica, que se adapta automaticamente a diferentes espessuras de papelão

A seção traseira da seção de dobramento é equipada com uma correia diferencial mais baixa e um dispositivo da adsorção do vácuo para fixar o cartão para impedir deslizar. A velocidade é maior do que a da correia dobrável superior, e a força de atrito da correia diferencial inferior que esfrega para a frente anula a resistência gerada pelo cartão dobrável, minimizando a diferença da tesoura

A seção traseira da seção dobrável é moldada usando rodas de torre ao longo de todo o processo. A roda de modelagem dianteira tem poder separado para ajustar a largura da linha de dobramento, e a roda de modelagem traseira também tem poder separado para ajustar ainda mais a largura da linha de dobramento no final da saída de papel, tornando o processo de dobramento de papelão preciso e controlável, garantindo a forma requintada da caixa de papelão formada

A viga transversal dobrável é ajustada eletricamente para o movimento esquerdo e direito, com três parafusos dianteiros e traseiros conectados para garantir um ajuste suave

O poder principal adota um motor variável do regulamento da velocidade da frequência, que seja sincronizado com a máquina de impressão para assegurar o transporte liso do cartão

A transmissão principal adota correias síncronas importadas, com transmissão precisa e baixo ruído

3

Empilhamento e contando departamento

Usando a contagem fotoelétrica do interruptor, cinco grupos de servo motores são ligados e controlados para conseguir a contagem precisa e a função de saída do empilhamento sob a operação de alta velocidade, com dosagem precisa e segura e baixa força do impacto

O painel traseiro pode eletricamente ser ajustado de acordo com a largura do cartão

Os componentes móveis adotam guias lineares de alto desempenho, que são estáveis e confiáveis

Equipado com um dispositivo de saída e pressão de papel, a altura é ajustada por computador de acordo com a espessura das caixas de papelão empilhadas para garantir que o papelão de saída não se incline

O departamento de contagem pode mover para a esquerda e direita como um todo para garantir que a caixa de papelão sempre caia no meio da máquina

O dispositivo forte da pressão do vento impede que o cartão dobrado enrole acima, e o sentido do vento é ajustável assegurar-se de que as caixas formadas do cartão sejam empilhadas ordenadamente

O mecanismo de moldagem e rosqueamento de alta frequência realiza a correção final na caixa de papelão dobrada

A correia da saída é equipada com um papel que pressiona o dispositivo auxiliar da roda acima dela, e a diferença é ajustada eletricamente

NÃO

Projeto posição

Descrição

Observação

1

Transmissão principal engrenagem

Material: aço de liga 20CrMnTi, cementado e extinto, moído e processado

Seis precisão nivelada, operação lisa, baixo ruído, dureza HRC58-62, vida útil longa, basicaly nenhum desgaste dentro de 10 anos, pode conseguir o alinhamento a longo prazo da impressão

Usando anéis de conexão keyless, o eixo e a engrenagem podem ser conectados perfeitamente, sem lacunas durante o uso com grande torque. A instalação e a manutenção são mais convenientes, e a precisão a longo prazo da transmissão pode ser alta assegurar o alinhamento da impressão

2

Departamento Controle Computador

Mais de 90% dos aparelhos elétricos utilizados em toda a máquina são de marcas de renome internacional

Ajuste do tamanho da máquina: insira o tamanho do pedido diretamente (ou chame o tamanho do pedido salvo original para o computador) e execute o ajuste. A máquina irá ajustar automaticamente o tamanho de cada peça. Pode armazenar 999 pedidos comumente usados

Zerar da máquina, apagar a memória e função predefinida: A impressão, o entalhe e a fase cortando zerar e predefinir podem fazer a impressão, o entalho e a tinta cortando no primeiro cartão, ajustar o segundo cartão no lugar e compensar erros durante a operação

A função entintando automática, o primeiro e último cartão é tinta claramente

Ajuste horizontal do CNC do cortador do entalhe: O cortador do entalhe combina automaticamente com o defletor de alimentação do papel, e pode ser ajustado com ou sem aparar, ajustando automaticamente o defletor de alimentação do papel à posição apropriada

Projeto do parâmetro da calibração da máquina: Pode calibrar parâmetros do benchmark para a manutenção e a depuração fáceis

Proteção automática: Monitoramento real e proteção de faca anticolisão para faca de fenda lateral e fase; Faca em design de ranhura, durante o processo de zeramento e ajuste automático, a faca entra na ranhura, o que pode proteger as facas superior e inferior de entrar suavemente na ranhura após o ajuste e proteger as facas

Projeto do programa unitário para a máquina inteira que imprime, entalha, e cortando; Alarme da falta da tinta; Controle multiponto da operação

Velocidade de produção de 60, 80, 100, 120, controle de cruzeiro

Única função pré-alimentação inter folha

As lacunas entre diferentes partes podem ser ajustadas inserindo valores numéricos, com uma precisão de 0,1mm

Interface homem-máquina de cada unidade, ajuste de operação touch screen

O suporte do balde de tinta no lado da operação da unidade de impressão é feito de material de aço inoxidável, o que é conveniente para limpar manchas de tinta

Cada grupo de caixas de transmissão adota um sistema automático de lubrificação por pulverização para garantir a vida útil da transmissão
