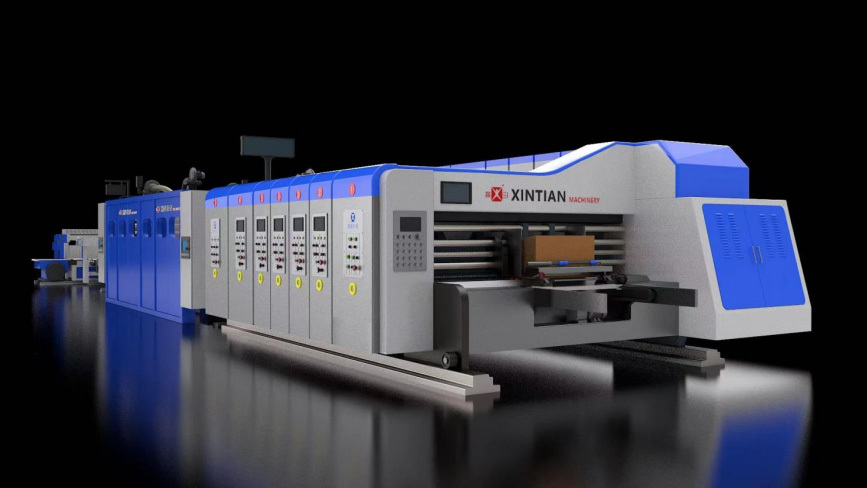

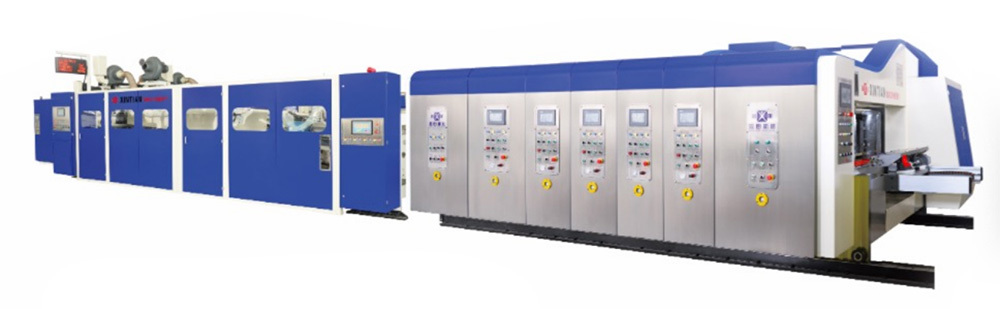

XT-F Model flexo impressora inline máquina

Parâmetro/Modelo: XT-F-1224FFG; Tamanho máximo da folha (F x A):1200x2400mm; Tamanho de alimentação (F x A):1450x2400mm; Min. Sheet Tamanho (F x A):320x800mm

Vistas:

1000

Categoria

XT-F Alta velocidade FFG INLINE

Palavras Chave

Inquérito

Contate-nos

Detalhes

Anexo: Ilustração de unidades de máquina

Detalhes do produto: Folder Gluer Produto

Parâmetros técnicos principais

Parâmetro/modelo		XT-F-1224FFG
Max. Sheet Tamanho (F x A)		1200x240mm
Tamanho do feed (F x A)		1450x2400mm
Min. Sheet Tamanho (F x A)		320x800mm
Área Max. Printing (F x A)		1200x240mm
Velocidade máxima		400 (folha/minuto)
Velocidade económica		120-220 (folha/minuto)

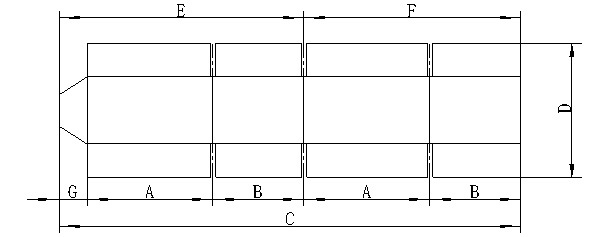

Min. Slotting Espaço-Faca reversa (B x C x B x C)		250x130x250x130mm
Min. Tamanho (B C)		400 milímetros
Max. Slot Profundidade Tamanho		300 milímetros
Min. Box Altura Tamanho (E)		110 milímetros
Max. Área de corte (F x A)		1200x240mm
Folha Espessura		1,5-11mm
Cola lateral (D)		≤ 40mm
Espessura da placa da impressão		7,2 milímetros
Potência total	Flexo slotter morrer cortador	120kw
	Pasta Inline Gluer	52kw

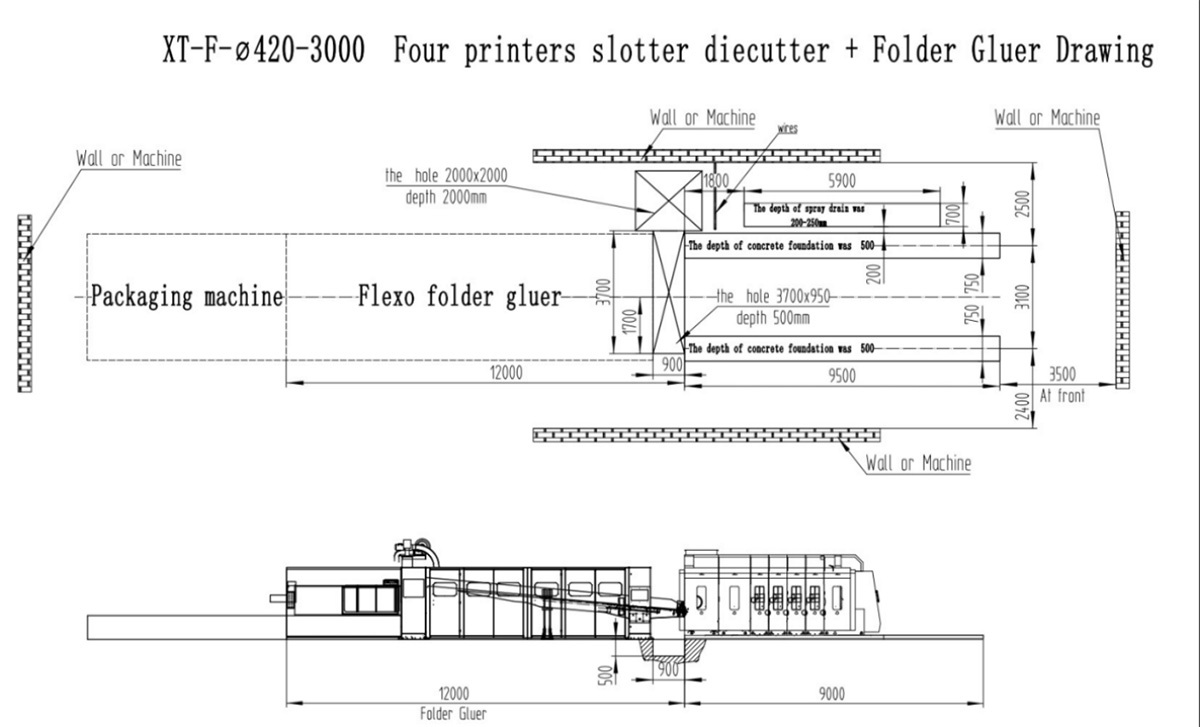

Dimensão	Flexo slotter morrer cortador	9000x5350x2650mm
	Pasta Inline Gluer	12100x4671x3200mm

SISTEMA CENTRAL DE CONTROLO DE COMPUTADOR

NÃO	Projeto posição	Descrição	Observação
1	ELE	O computador integrado comunica com cada seção.
		Configuração do pedido, salvar e recuperar
		Entrada do número do pedido, como ABC123, quantidade máxima do pedido 3000
		Data calibração/correção.
		Alarme falha de telecomunicação e reinicialização.
2	Botões funcionais	Controle manualmente com botões disponíveis.
3	Controle Remoto	Controle remoto para depurar as falhas

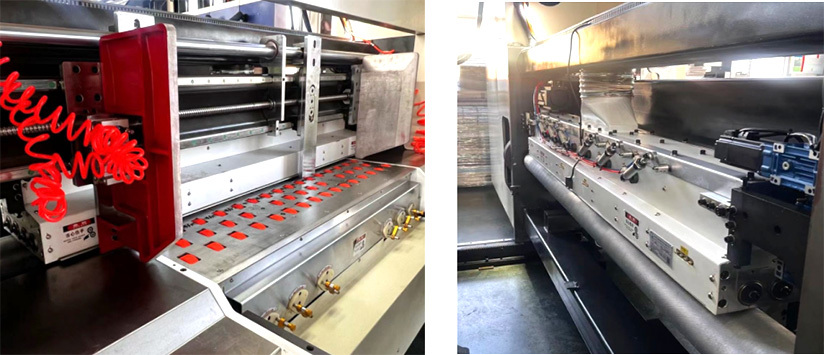

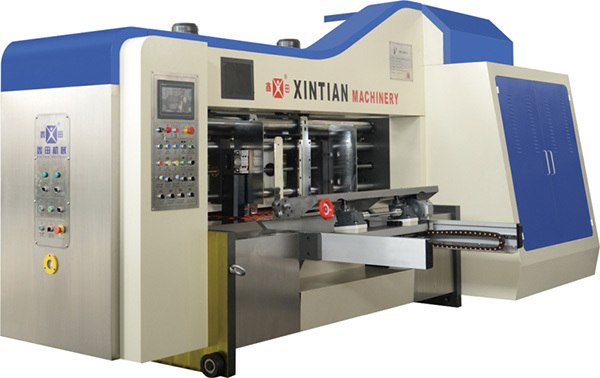

Unidade alimentação

OPÇÃO F1: ALIMENTAÇÃO DE BORDA NÃO CRUSH COM MOTOR DE SERVO

NÃO	Projeto posição	Descrição	Observação
1	Modo alimentação	4 grupos de servo-motores a fim conseguir resultados do não-esmagamento.
		Tabela estendida transferência vácuo.
		Continuar feed/Alimentação única/Pular feed
2	Sucção do ar	Aspiração intensidade controlada pelo inversor
2	Sucção do ar	Volume do ar ajustável para serir folhas diferentes do tamanho	Por manual
3	Guia lateral	Configuração computadorizada, posição com memória armazenada
3	Guia lateral	Placa lateral quadrada automática
4	Guia frontal	Descendente/ascendente por motorizado	Opção
4	Guia frontal	Esquerda/direita movendo-se por motorizado
5	Voltar parar	Frente/trás por motorizado
5	Voltar parar	Descendente/ascendente por motorizado
6	Poeira remoção sistema	2 grupos de ventilador da poeira com 3 rolos, 2 fileiras com escovador do xerocoty.
7	Rolo guia papel	1 par de rolo guia
		O rolo inferior está equipado com 3 peças de anéis guia. Baixo rolo é feito de rolo de aço. O rolo superior é feito pelo rolo do plutônio.
		A pressão ajustável por computadorizado, escala 0-11MM
8	Lubrificação engrenagem	Balanceador do circuito do óleo para conectar cada seção.
8	Lubrificação engrenagem	Uma bomba a óleo lubrificante para engrenagem
9	Motor principal	Freqüência controle do inversor
		Proteção de segurança contra atrasos
		A máquina não pode começar quando é destravada
10	Campainha do alarme	Soa quando unidades de abertura e fechamento e operação inadequada
11	Auto função zero	Posição zero retorno

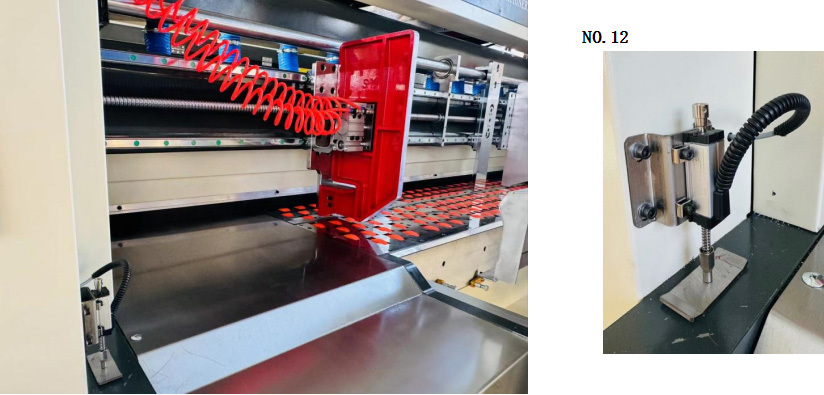

12	Auto ajuste folha gap	Quando a ordem mudada com folha diferente da espessura na foto acima para medir a espessura da folha, a diferença inteira do rolo da máquina será ajuste automático

OPÇÃO F2: ALIMENTAÇÃO NÃO CRUSH COM MOTOR DE SERVO, TRANSFERÊNCIA SUPERIOR DE VÁCUO

NÃO	Projeto posição	Descrição	Observação
1	Não tabela do alimentador do esmagamento	4 grupos de servo-motores a fim conseguir resultados do não-esmagamento.
		Tabela estendida transferência vácuo.
		Continuar feed/Alimentação única/Pular feed
2	Sucção do ar	Aspiração intensidade controlada pelo inversor
2	Sucção do ar	Volume do ar ajustável para serir folhas diferentes do tamanho	Por manual
3	Guia lateral	Configuração computadorizada, posição com memória armazenada
3	Guia lateral	Placa lateral quadrada automática
4	Guia frontal	Descendente/ascendente por motorizado	Opção
4	Guia frontal	Esquerda/direita movendo-se por motorizado
5	Voltar parar	Frente/trás por motorizado
5	Voltar parar	Descendente/ascendente por motorizado
6	Poeira remoção sistema/Top Vacuum transferência	Espanador de sucção superior integrado
		Transferência totalmente a vácuo no lado superior.
		A pressão ajustável por computadorizado, escala 0-11MM
7	Lubrificação engrenagem	Balanceador do circuito do óleo para conectar cada seção.
7	Lubrificação engrenagem	Uma bomba a óleo lubrificante para engrenagem
8	Motor principal	Freqüência controle do inversor
		Proteção de segurança contra atrasos
		A máquina não pode começar quando é destravada
9	Campainha do alarme	Soa quando unidades de abertura e fechamento e operação inadequada
10	Auto função zero	Posição zero retorno

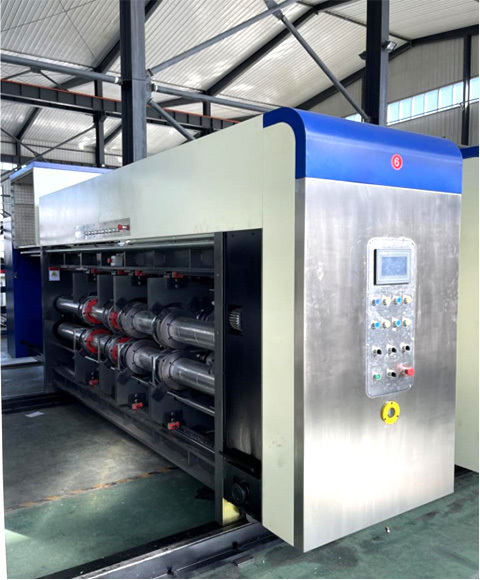

Unidade de impressão Top Print/Vacuum transfer

NÃO	Projeto posição	Descrição	Observação
1	Transferência folha	Transferência totalmente a vácuo
		As rodas de transferência são feitas de alumínio fundido revestido com cerâmica.
		Uma correia lateral com transmissão por engrenagens
		Bocal de injeção de graxa para cada rolamento onde há uma roda de transferência.
		Levantamento para cima e para baixo motorizado sincronicamente, alcance 0-11MM.
		Aspiração intensidade controlada pelo inversor
		Volume do ar ajustável para serir folhas diferentes do tamanho	Por pneumático
		Gap da caixa de transferência da folha é computadorizada, escala 0-11MM
2	Imprimindo o cilindro	Projeto placa-suspensão: 3x10MM suspensão-barra, profundidade 12MM * largura 6-8MM.
		1 slot de suspensão de placa. E 2 slots conforme o pedido do cliente.
		Ambos os lados placa bloqueio bar com embreagem única.
		Girando pelo interruptor do pé
3	Tinta borracha rolo	Feito de tubo de aço sem costura, revestido com borracha resistente ao desgaste, correção de equilíbrio dinâmico e estático
		A diferença entre o rolo de borracha e o rolo do anilox é motorizada, escala 0-6MM.
		Projeto substituição rápida
		Fonte da tinta: Bomba pneumática dobro-maneira da tinta do diafragma
4	Sistema lâmina médico câmaras	Projeto Chambered, doutor-lâmina dobro
		Com sistema de lavagem de alta pressão, tempo de lavagem rápido
		A cavidade de retorno de tinta é pulverizada com camada livre de "Teflon" para evitar congestionamento de tinta.
		Nylon scrapper Tamanho: 30M/P3.2/38/45 °
		Fonte da tinta: bomba pneumática dobro-maneira da tinta do diafragma
5	Rolo do anilox do aço	Gama LPI 180-280
		Ponto feito por extrudido mecanicamente
		Projeto substituição rápida
6	Rolo cerâmico do anilox	Gama LPI 28-750
		A superfície é pulverizada com cerâmica e o ponto é gravado a laser
		Abra o arranjo do engranzamento do córrego, transferência excelente da tinta, economia limpando o tempo e o consumo de água
		Boa tinta transmissão, economizando limpeza tempo e água consumo
		Projeto substituição rápida
7	Imprimir registro	Estrutura da engrenagem planetária 360 ° precisamente ajustável, controlada pelo servo motor
		O registro retorna automaticamente à posição original quando as unidades fechadas após a limpeza da placa de impressão ou do registro mudaram.
		Botão de posição zero na tela sensível ao toque para placa de impressão de troca rápida.
8	Imprimir movimento axial	Imprimir o movimento esquerdo & direito do cilindro é motorizado, escala ± 5MM
9	Botão Segurança	Ao montar a placa de impressão (evita o risco de segurança pessoal causado pela montagem da placa).
10	Silenciador do ruído/canal do ar	Interior centralizado do canal de ar revestido com algodão absorvente de ruído
11	Imprimir materiais auxiliares	R-BAK:THK 3,05 MM, 1200x2420MM	Preparar pelos clientes
		Filme plástico Printing Plate R-BAK total 7.2MM THK	Preparar pelos clientes
		Imprimindo a placa unida com filme plástico Filme plástico 0,175 MM THK Barra THK * w10mm do cair do PVC 3mm	Preparar pelos clientes
		Impressão placa 3.94MM THK	Preparar pelos clientes
12	Unidade envernizamento	Para verniz de impressão de alta definição, melhore o brilho da superfície da caixa e, ao mesmo tempo, tenha função impermeável	Facultativo
13	Pouco IR seco-bem	Para impressão de alta definição, pode fornecer tinta relativamente rápida e de alta velocidade e melhorar a velocidade de produção	Facultativo
14	Codificação do equipamento	De acordo com as necessidades do cliente, um código por caixa, fácil de identificar e gerenciar	Facultativo

Slotting Unit-Uma unidade

NÃO	Projeto posição	Descrição	Observação
1	Pré-criaser	4 pares de rodas pré-criaser (linha de vinco inferior)
		Design de meio círculo para fácil desmontagem
		A diferença de rolos vincando é computadorizada; escala 0-11MM.
2	Creaser	Dupla creaser: creaser áspero e creaser afiada
		Os eixos superior/inferior são feitos de tubos de aço sólidos com retificação precisa, cromagem superficial e correção de equilíbrio, equipados com 4 pares de rodas vincando afiadas (linha inferior vincando)
		As rodas vincando superiores são revestidas com a borracha do plutônio, projeto do meio-círculo para a desmontagem fácil.
		A diferença de rolos vincando é computadorizada; escala 0-11MM.
3	Slotter	Projeto faca entalho eixo único
		Faca central móvel
		A diferença de entalhar rolos é computadorizada; escala 0-11MM.
4	Placa articulada	Esquerda e direita mover no eixo do parafuso preciso com slider.
		As rodas pre-vincando superiores & inferiores, as rodas vincando e os suportes da faca movem-se synchronously junto com os controles deslizantes de 4 partes
		Placas de ligação são controladas informatizadas com balanceador em ambos os lados
5	Entalhando porta-faca	O heigh da caixa é ajustado synchronously nos suportes da faca
		Projeto “ABRAÇO” para alcançar o espaço menor do entalho
		Blocos de cobre com autolubrificação, dois lados trocáveis.
		Poeira bloco remoção de porta-faca entalho superior
6	Cortador canto	Primavera tipo canto cortador titular, fácil substituição.
		Faca de canto L47 x H30 x THK10 MM para três camadas de folha. L47 x H26 x THK10 MM para cinco camadas de folha.
		Bigorna entalho inferior para cortador de canto 50MM THK.
7	Faca entalho superior/faca do aparamento	Liga de aço, tratamento térmico e precisamente terra, e a dureza é HRC60-63
8	Registro entalho	Estrutura da engrenagem planetária 360 ° precisamente ajustável, controlada pelo servo motor
		O registro retorna automaticamente à posição original quando as unidades fechadas após a limpeza da placa de impressão ou do registro mudaram.
		Registo fixado controlado por pneumático com travão
		Quando as unidades estão abrindo ou ajustando o registro, a estrutura do freio para o funcionamento da máquina. Então isso mantém a posição da faca dianteira
		Registre o ajuste para entalhar a altura axial/fase/caixa é computadorizado
9	Entalhando movimento axial	Entalhando o movimento esquerdo & direito do eixo é motorizado, escala ± 5MM
10	Resíduos correia transportadora	Para remover a papelada cair de entalho e aparar faca.
11	Botão Segurança	Ao montar a placa de impressão (evita o risco de segurança pessoal causado pela montagem da placa).

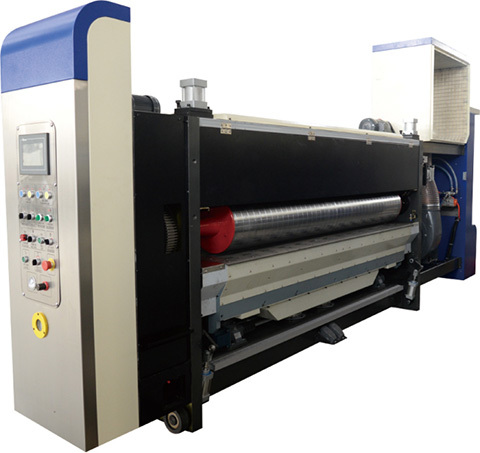

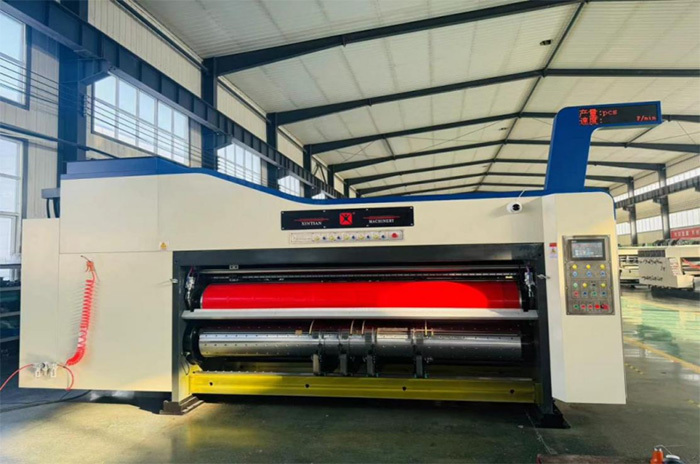

Unidade de corte-uma unidade

Opção um: morre cortador com modelo padrão

Opção dois: cortador com ajuste manual do acessório do slotter

Opção três: cortador com acessório slotter com motorizado

NÃO	Projeto posição	Descrição	Observação

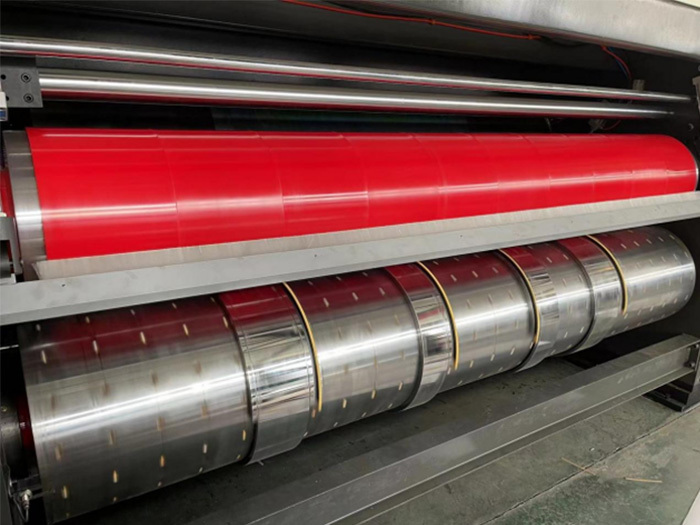

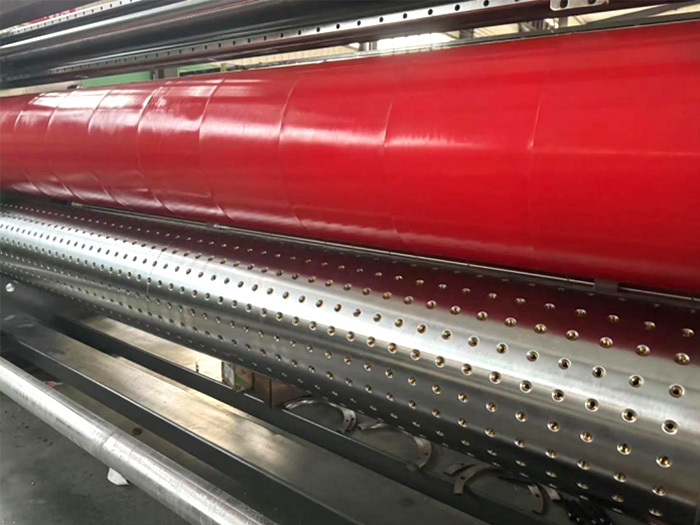

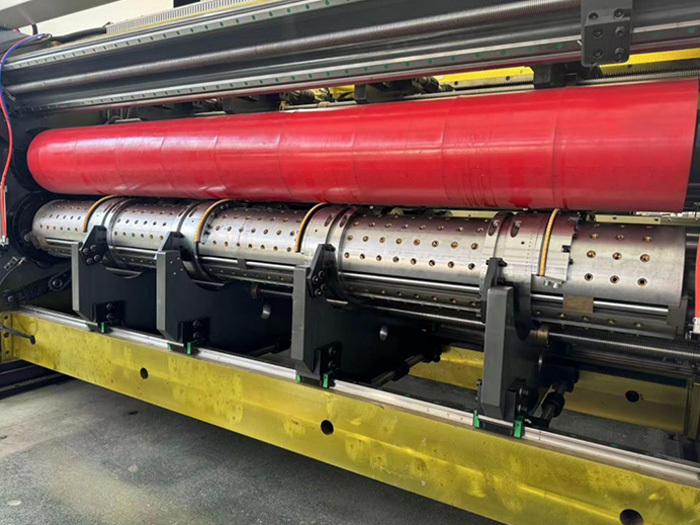

1	Cilindro de corte	Rolo Inferior
		Feito de tubo de aço sem costura, a cabeça de forjamento está emaranhando pelo processo de manga térmica, estrutura de travamento do eixo, ajuste de equilíbrio dinâmico e estático, cromagem dura e moagem de precisão.
		Distância do furo vertical 100MM, divisão 20 horizontal, parafuso M10.
		A madeira padrão morre a altura 25.4 MM para a tomada fácil e a instalação rápida.
2	Registro do corte morrer	Estrutura da engrenagem planetária 360 ° precisamente ajustável, controlada pelo servo motor
2	Registro do corte morrer	Registo fixado controlado por pneumático com travão
3	Morre o corte movimento axial	O movimento esquerdo & direito cortando do eixo é motorizado, escala ± 5MM
4	Rolo bigorna PU	Top Roll
		A engrenagem excêntrica e a parede do rolo da bigorna são equipadas com a luva de aço especial, e as cabeças do eixo são equipadas com o dispositivo defixação do cilindro do tipo cremalheira, que aumenta extremamente a vida útil de engrenagens excêntricas e a estabilidade do cilindro da bigorna.
		A diferença da bigorna cortando é computadorizada; escala 0-13MM.
		Vertical natação estrutura para mover o rolo bigorna esquerda & direita, gama ± 30MM
5	Linha velocidade compensação	Padrão: Controlado por embreagem mechinical
5	Linha velocidade compensação	1: o rolo inferior é conduzido por dois servo-motores independentes	Facultativo
6	Rolo guia papel	2/3 pcs guiando as rodas, controladas pelo manual
6	Rolo guia papel	A diferença do rolo do guia é computadorizada, escala é 0-30MM.
7	Resíduos correia transportadora	Para remover a queda da papelada do cortador cortando.
8	Botão Segurança	Ao montar a placa de impressão (evita o risco de segurança pessoal causado pela montagem da placa).
9	Materiais Auxiliares	Espessura do plutônio 8 MM, W250MM.

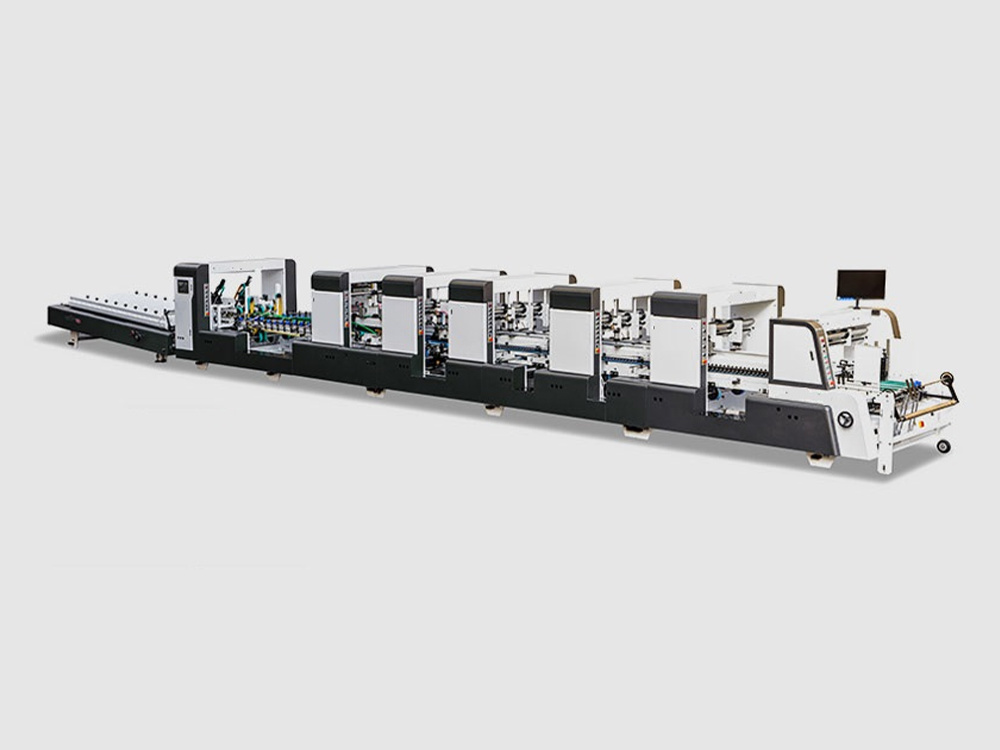

PASTA INLINE GLUER

NÃO	Projeto posição	Descrição	Observação
1	Dobre o modo	Down-fold, para cooperar com top-print Flexo
		Opção 1: KEQI auto colando o sistema com bocal
		Opção 2: EUA Valco auto colagem sistema com bico	Opção
3	Controlador servo	Rodas de dobra esquerda e direita controladas pelo servo motor	2 conjuntos
		Correias de dobra esquerda e direita controladas por servo motor	2 conjuntos
		Correias motrizes inferiores controladas por inversor	1 grupo
		Dobre pully suporte hastes são controladas pelo servo-motor	2 conjuntos
		Topo segurando o braço para frente/para trás/cima/baixo controlado por servo-motores	2 conjuntos
		Top imprensa braço é controlado pelo servo motor	1 grupo
		Inferior segurando palete up/down controlado pelo servo-motor	1 grupo
		Correias de ejeção são controladas por servo motor	1 grupo
		Papel entrada inferior cinto servo motor	1 grupo
4	Papel recebendo entrada	A pressão da correia direita & esquerda, ângulo pode ser ajustada, para assegurar a caixa pode ser transmitida synchronously e lisamente
4	Papel recebendo entrada	Escovas superior e inferior, ventilador para evitar as correias na seção do dobrador.
5	Correia transmissão principal	Conduzido pelo motor principal
5	Correia transmissão principal	A correia transportadora principal é equipada com furos de sucção, para que a sucção possa absorver o papelão através dos furos
6	Feixe esquerdo e direito	Fixo em trilhos-guia lineares, mover junto com controles deslizantes
6	Feixe esquerdo e direito	Esquerda e direita mover automaticamente por computadorizado.
7	Dobre-rodas	Pela transmissão da engrenagem
		As rodas podem ser micro-ajustadas para garantir a precisão de dobramento e reduzir a grande lacuna e a pequena lacuna, cauda de peixe.
		Corra sincronicamente com as correias principais
8	Fold-cintos	Corra synchronously com correias da movimentação principal, igualmente pode correr independentemente para ajustar a diferença da velocidade, para assegurar o tamanho diferente da caixa para dobrar mais precisão
9	Transportador sucção	A seção traseira da pasta brincou com o motor de sucção auxiliar para garantir que o papelão transmita diretamente.
10	Ventilador de pressão de papel	A seção da saída é equipada com o ventilador para assegurar lisamente a queda do cartão
		Intensidade do ar controlada pelo inversor
		Volume do ar ajustável para serir folhas diferentes do tamanho
11	Quadratura frontal-placa	Com dispositivo de quadratura automática, o aumento e a diminuição da velocidade são seguidos pela velocidade principal da máquina, para controlar e reduzir a cauda do peixe.
12	Tipo de carga superior Ejetor contador	Quantidade contagem e caixas caindo empilhador armazenamento temporário de altura superior.
13	Top segurando o braço	Topo segurando o braço para frente/para trás/cima/baixo controlado por servo-motores
14	Pouco segurando o braço	Pouco segurando o braço dianteiro/para trás controlado pelo servo motor, para garantir que as pilhas de caixa caiam uniformemente
15	Inferior segurando palete	Inferior segurando a palete controlada pelo servo-motor, para cooperar com as correias de ejeção e transportar suavemente.
16	Ejetar correias	Controlado pelo servo-motor
16	Ejetar correias	Pode cooperar com a máquina automática cintas

DIÂMETRO DO CILINDRO (MM)

NOME	0920	1224	1428	1628
Imprimindo o cilindro	F292/F304	F406/F420	F466/480	F521.6/F536
Vincando eixo	F110	F120	F120	F148
Eixo do entalho	F124	F170	F164	F164
Diâmetro de corte do cilindro	F255.2/F306	F371.2/F422	F431.2/482	F487/F537.8
Rolo bigorna PU	F267/F283	F388.9/F404.9	F389/480	F388.9/F404.9

DIMENSÕES & PESO DE CADA UNIDADES

NOME	0920		0924		1224		1428
NOME	MM	QUILOGRAMAS	MM	QUILOGRAMAS	MM	QUILOGRAMAS	MM	QUILOGRAMAS
Unidade alimentadora	5150x1950x2400	5400	5450x1500x2600	5900	5500x1500x2600	6450	5750x1800x2700	7000
Unidade Impressora	5150x 700x 2400	4200	5450x780x2600	4500	5500x780x2600	4770	5750x 700x 2700	5600
Unidade Slotter	5150x1400x2400	7800	5450x1400x2600	8800	5500x1430x2600	10000	5750x1500x2700	11300
Morre a unidade do cortador	5150x 900x 2400	4250	5450x900x2600	4850	5500x900x2600	5800	5750x1050x2700	7100
Console Central	850x500x1000	60	850x500x1000	60	850x500x1000	60	850x500x1000	60
Pasta Gluer			12100x4671x3200

MOTOR

UNIDADE ALIMENTAR	Marca	Quantidade
Motor principal	QUFU	1
** Alimentando servo motores	ABB	4
Motor sucção	GAOBEIDIANO, CHINA	1
Top sucção do motor (remoção do pó)	YINGFA, CHINA	3/4
Guia frontal up & down	Sankai, China	1
Esquerda e direita movimento guia	Sankai, China	2
Back bujão up & down, frente/trás	Sankai, China	2
Unidades mover	CPG.TAIWAN	1
UNIDADE DE IMPRESSÃO	Marca	Quantidade
Transferência vácuo caso gap ajustando motor	Sankai, China	1
Borracha rolo rotativo do motor	CPG.TAIWAN	1
Anilox rolo gap ajustando o motor	Sankai, China	1
Vácuo transferência caso sucção motor	Sankai, China	1
Registrar o servo motor	INOVÂNCIA CHINA	1
Imprimindo o motor móvel lateral do cilindro	Sankai, China	1
UNIDADE SLOTTER	Marca	Quantidade
Registro pelo servo motor	INOVÂNCIA CHINA	1
Motor de ajuste da altura da caixa	Sankai, China	1
Gap pré-creaser ajustando o motor	Sankai, China	1
Gap Creaser ajustando o motor	Sankai, China	1
Slotter gap ajustando o motor	Sankai, China	1
Ligação placa posição ajustando motor	Sankai, China	5
UNIDADE CORTADOR MORRE	Marca	Quantidade
Registro pelo servo motor	INOVÂNCIA CHINA	1
Morre o gap do tambor ajustando o motor	Sankai, China	1
Morre o motor móvel lateral do cilindro	Sankai, China	1
Bigorna roll line velocidade compensação	Sankai, China	1
** Anvil rolo linha velocidade compensação servo	VETOR	1
Puxe a diferença do rolo ajustando o motor	Dongyu, Taiwan	1
Remoção Scraps	Sankai, China	1
VIBRATOR LIMPEZA	Marca	Quantidade
Motor principal	YINGYI	1
Motor rotativo do eixo vibratório	FENGHENG	2
Remoção Scraps	YINGYI	1
Ventilador	HOYAGM	5
EMBALADOR DE CARRO	Marca	Quantidade
Motor principal	YINGYI	1
Empilhamento cesta cima e baixo	TICSEN	1
PASTA INLINE GLUER	Marca	Quantidade
Motor principal	CHINA DONGYUAN	1
Inferior condução cinto servo motor	CT INGLATERRA	1
Dobre-rodas servo motor	CT INGLATERRA	2
Servo motor de correias dobráveis	CT INGLATERRA	2
Roda do cinto segurando o servo motor haste	CT INGLATERRA	2
Papel superior segurando o braço para frente e para trás, up & down servo motor	CT INGLATERRA	2
Papel imprensa rack up & down servo motor	CT INGLATERRA	1
Papel inferior segurando rack up & down servo motor	CT INGLATERRA	1
Descarga servo motor cinto	CT INGLATERRA	1
Papel entrada inferior cinto servo motor	CT INGLATERRA	1
Ventoinha pasta	POPULA CHINA	2
Papel saída imprensa ventilador	POPULA CHINA	1
Motor móvel do braço esquerdo/direito	CPG, TAIWAN	1
Papel saída palmas motor	CPG, TAIWAN	1
Papel saída motor transversal	CPG, TAIWAN	1
Papel imprensa rack up & down, back & forth motores	CPG, TAIWAN	2
Papel saída guiando gap motor	CPG, TAIWAN	1

LISTA DE CORREIA

Nome	Modelo			QTY.		Unidade	Preço unitário	Montante
UNIDADE ALIMENTAR
Correia dentada para dirigir eixo caixa vácuo		8m * 600-t75*55w	4		Peças
Correia dentada para dirigir eixo caixa vácuo		8M * 960-T120*50W	4		Peças
Correia dentada para conduzir o eixo superior da caixa do vácuo		8M * 1464-T183*50W	1		Peças
Cinto do motor principal		14M * 2156-T154*120W	1		Peças
Correia dentada para ajustar a diferença da caixa superior do vácuo		5M * 455-T91*25W	1		Peças
UNIDADE DE IMPRESSÃO
Correia dentada para o eixo caixa vácuo		8m * 1680-t210*50w	3		Peças
Correia dentada para conduzir o rolo do anilox		330H-T66*50W	3		Peças
Correia dentada para conduzir o rolo borracha		330H-T66*50W	3		PCes
UNIDADE SLOTTER
Correia dentada para conduzir eixos do parafuso		8M * 520-* T65 * 35W	5		Peças
UNIDADE CORTADOR MORRE
Cinto de rolo bigorna PU		1790x100x4	1		PC
Resíduos papel correia transportadora		271015102mm	1		PC
VIBRATOR STACKER
Cinto elástico					Peças
Vibrador Recebendo cinto		2800*70 milímetros			Peças
Empilhador Recebendo cinto		2800*70 milímetros			Peças
Correia transportadora		10000*70mm			Peças
PASTA INLINE GLUER
Correia dentada para conduzir o eixo inferior		1016 * M8 * 50W	1		Peças
Cinto do motor principal		Cinto V B-1900	4		Peças
Top correia transportadora com furos		17130 90 * * 8 milímetros	2		PCes
Cinto transportador plano inferior		8700x90x6MM	2		PCes
Left Up-cinto dobrável		9300x90x6MM	1		PC
Cinto direito Up-dobra		8815x90x6MM	1		PC
Correia transportadora (fivela)		6760605mm	6		Peças

LISTA DE FERRAMENTAS E LISTA DE PARTE SOBRE

NOME	CEP.	QTY.
Ferramentas Complementares
Chave sextavada		1 grupo
Chave final aberta	12 #13 #14 #16 #17 #18 #19 #22 #24 #	1 pc para cada especificação.
Chave do parafuso	Cruz, fenda	1 pc para cada especificação.
Garrafa do óleo		1 pc
Pistola graxa pneumática		1 pc
Chave Macaco	10 #	1 pc
Agulha nariz alicate		1 pc
Chave para pendurar a placa		1 pc
Kit ferramentas		1 pc
Manual instruções
Peças sobressalentes gratuitas
Ratchet e lingueta		4 grupos
Base do cortador do canto		2 peças
Faca cortadora canto		5 peças
Mola cortador canto		Vários
Bomba chips		5 peças
Ar tubo comum		Vários
Roda borracha alimentador	Círculo em uma peça	6 peças
Válvula solenóide		2 peças
Parafusos		Vários
Interruptor proximidade		2 peças
Interruptor fotoelétrico		1 pc
Bloco do freio		1 pc
Parafuso expansão	14x150	100 peças
Tubulação do ar	M16	3 metros
Codificador		1 pc
Bomba óleo	Padrão	1 pc
Bomba tinta		2 conjuntos
Correia dentada para alimentador	600-75T-55W-8M	2 peças
Correia dentada para alimentador	960-120T-50W-8M	1 pc
Correia do tempo para impressora	1680-120T-50W-8M	4 peças
Cinto de borracha rolo	330H-66T-50W	2 peças
Cinto para mover slotter	520-65T-35W-8M	2 peças

PRINCIPAIS PEÇAS & MARCA

NÃO	Nome da mercadoria	Marca	Origem do lugar
1.	Tinta borracha rolo	JINGYANG	DONGGUAN,CHINA
2.	Sistema lâmina médico câmaras	QUEROU	GUANGDONG,CHINA
3.	Rolo cerâmico do anilox	YUEXIN	CHINA
4.	Inversor principal	ABB	SUÍÇA
5.	CLP	DELTA	Taiwan
6.	Tela táctil	DETAL	Taiwan
7.	Controle pneumático, tal como o cilindro do ar/válvula solenóide	AIRTAC	CHINA
8.	Interruptor proximidade	OMRON	JAPÃO
Nove.	Interruptor fotoelétrico	OMRON	JAPÃO
Dez.	Codificador rotativo	KOYO	JAPÃO
Onze.	Componentes eletrônicos de baixa tensão, como quebra de ar, contator e relé	VÁRIAS OU SIEMENS	CHINA
Doze.	Rolamentos principais, como para imprimir o eixo do cilindro, eixo do rolo do anilox…	NSK	JAPÃO
Treze.	Manga expansiva	XIANYANG	CHINA
Catorze.	Bomba diafragma	Changjiang Uso geral	CHINA
Quinze.	Bomba de diafragma de dupla via	ARO	AMÉRICA
16.	Faca entalhando	QIFENG	CHINA
17.	Tampa bigorna PU	CARRINHO POLY	ITÁLIA

Sem afetar o desempenho da máquina, o vendedor se reserva o direito de escolher a marca (marca de mesmo nível ou marca muito melhor) sem aviso prévio!!!

Forma e tamanho para a referência.
