Máquina automática pasta gluer stitcher

Automático pasta gluer stitcher máquina configuração

Finalidade e características

XT-máquina full-automatic pasta gluer stitcher, pela parte de alimentação de papel a vácuo, parte dobrável adesiva, parte da caixa do prego e contagem e empilhamento saída parte de 4 partes.

Todos os motores são Taiwan CPG Motors, com exceção dos motores de conversão de frequência. Controle de freqüência, controle padrão do tela táctil do PLC (PLC dobro, tela táctil dobro) O ajuste bonde da máquina inteira, apenas introduz três dados na tela táctil (comprimento, largura, dimensões da altura), a máquina ajustada automaticamente no lugar. A operação é simples e segura, caixa do prego e caixa da colagem pode independentemente ser controlada, Cole a velocidade a mais alta 180 m/min, velocidade média 150 m/min da caixa da colagem, prego caixa 4 pregos 70 pcs/min. Economia de energia de alta velocidade, economizando custos trabalhistas.

Parâmetros técnicos principais





Modelo	XT1226
	Caixa cola	Caixa prego

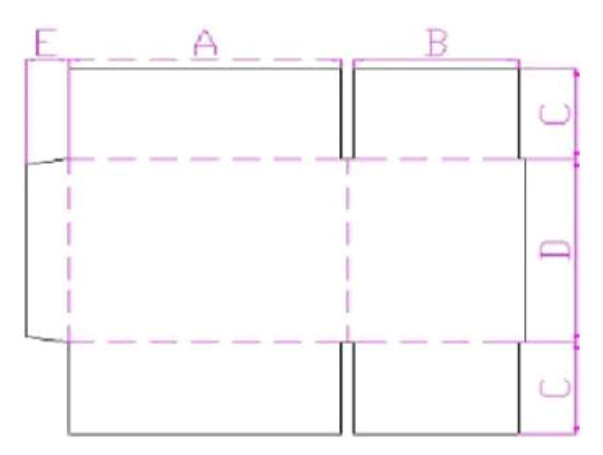

Tamanho máximo do papel (A B)* 2(mm)	2600
Tamanho mínimo do papel (A B)* 2(mm)	420	900
Max Carton comprimento Amm	900
Min Carton comprimento Amm	130	270
Largura máxima do cartão Bmm	650
Largura mínima do cartão Bmm	80	180
Altura máxima do papel (C D C)(mm)	1200
Altura mínima do papel (C D C)(mm)	170	300
Max tampão do balancim (mm)	350
Min tampão do balancim (mm)	50
Altura mínima D(mm)	100



Estrutura principal

Papel alimentando Departamento:





A alimentação de sucção do ar pode adaptar-se melhor ao cartão de dobra, controle de frequência, para que a alimentação possa ser controlada sozinha, operação fácil e confiável, roda de borracha de aço inoxidável, resistência à corrosão, resistência ao desgaste, uniforme de cola, economizando cola, a quantidade de cola usada é cerca de um terço da quantidade de revestimento artificial.

Cola seção dobrável:

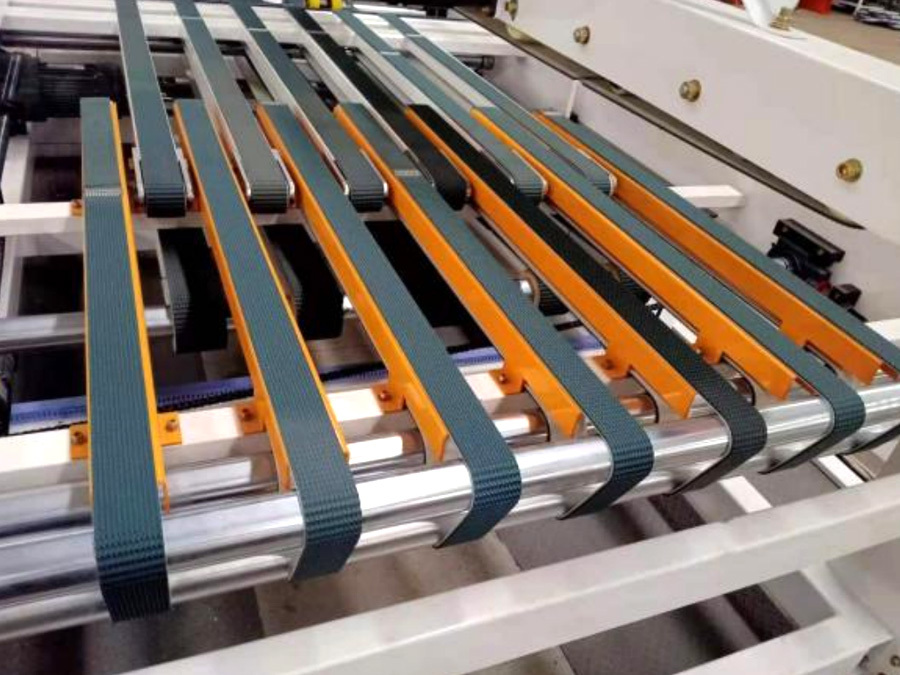

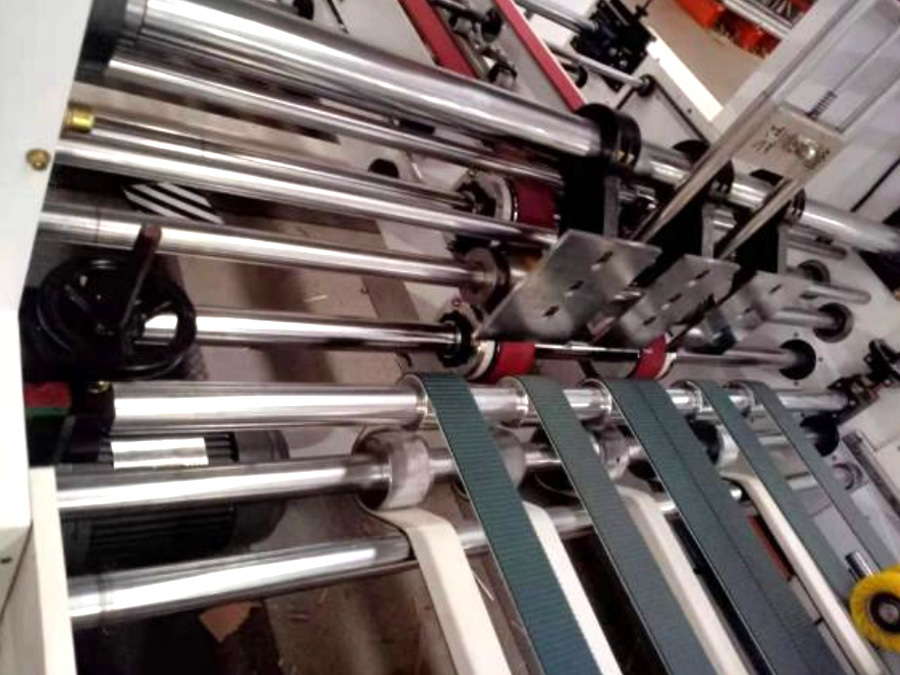

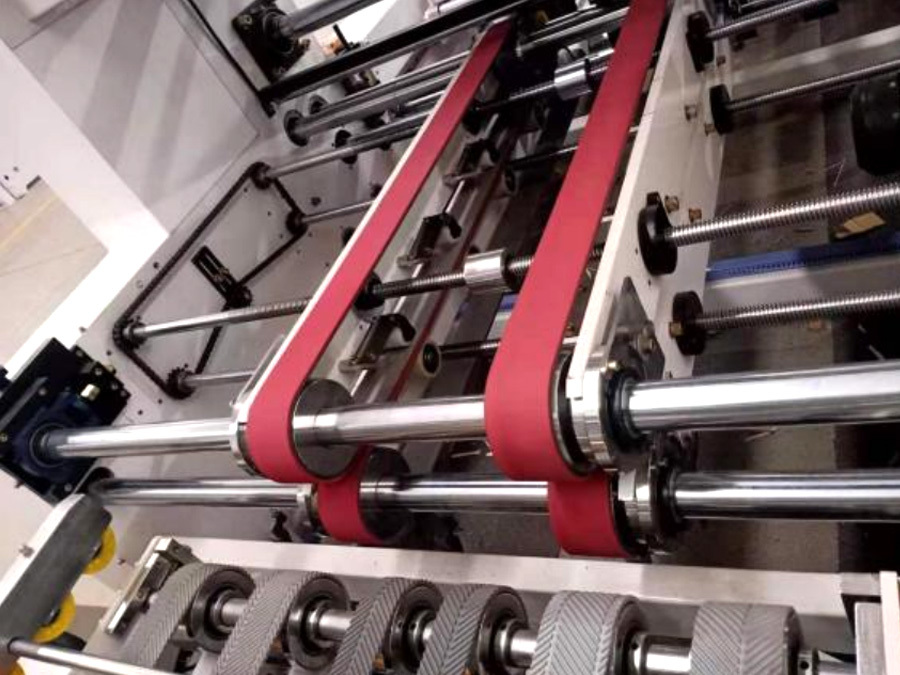

A correia de borracha desgaste-resistente importada transporta o cartão para o uso mais longo; cartão que retifica o dispositivo e o dispositivo vincando, a roda vincando são ajustáveis, apropriados para a espessura 2 ~ 8mm do cartão; mecanismo vincando secundário, segundo recorte da qualidade pobre do recorte do cartão.

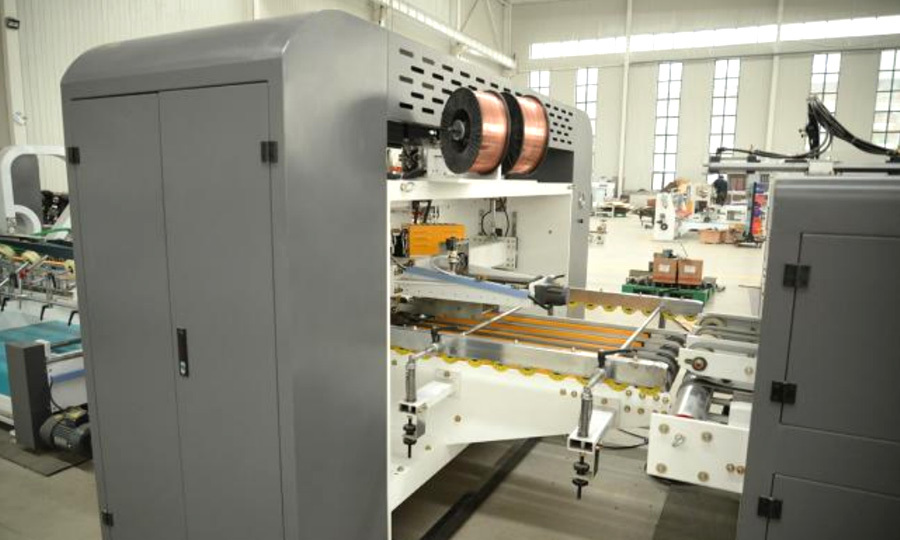

Seção Nail Box:





Pode ser controlado independentemente, elevação automática da cabeça do prego, nenhuma necessidade de remover todas as peças, caixa pegajosa da conversão livre e função da caixa do prego, um ajuste chave, operação simples e rápida. Servo controle três, usando a estrutura mecânica do papel do mão-impulso (parte dianteira e parte traseira), molde do cartão mais exato.

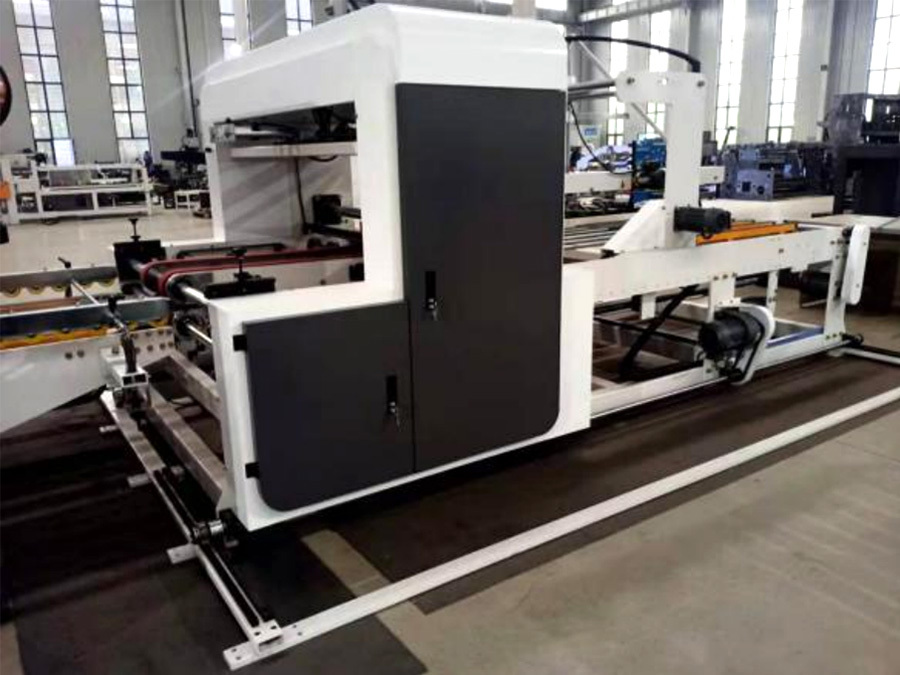

Contando e empilhando a seção output:





1. O princípio de contagem e empilhamento é simples e confiável, e toda a parte de empilhamento é movida eletricamente horizontalmente para garantir a saída estável da grande caixa offset.





2. Ajuste elétrico completo da correia de alimentação de papel, operação simples e uso conveniente.





3. Ajuste o botão do defletor para mudar a ordem, ajuste automático. Tem a função de corrigir o desvio, e o desvio pode ser ajustado. O ejetor de contagem adota o método pneumático e a ação é precisa e rápida.





4. A movimentação de correia dobro da peça da saída pode trabalhar com todo o empacotador, e o espaço da aplicação é mais extensivo.

Pasta automática gluer e máquina inline stitcher e controle elétrico seção

De acordo com o padrão europeu, toda a máquina é projetada e produzida de acordo com a ideia de trabalho seguro e confiável, operação e manutenção convenientes. Interface homem-máquina de toque a cores e controle Siemens PLC (tela de toque dupla, PLC duplo), fácil de operar, forte humanização, Toque interface homem-máquina e Master PLC são reservados interface de atualização do programa, facilitar o uso futuro de equipamentos upgrades. A máquina inteira potência principal velocidade de conversão freqüência do motor, o uso do inversor marca Siemens, estabilidade de velocidade, proteção ambiental e economia de energia (cerca de 30% de economia de energia) e proteção total do motor (Quando a tensão é muito alta ou muito baixa, quando o motor está muito quente ou a corrente é muito grande, o inversor automaticamente alarme e pare a ação, há código de alarme correspondente mostrado). Os contatores AC Siemens são usados em todos os contatores usados para controlar o motor e os relés de sobrecarga térmica são instalados para proteger o motor quando o motor está sobrecarregado. Todas as peças da máquina são conectadas com os fios são conectadas pelo encaixe da aviação, fácil desmontar e manter. Há uns botões da operação instalados na parte dianteira e na parte traseira da máquina. As funções principais podem ser operadas na parte dianteira e traseira da máquina, e o painel do botão da operação é feito da placa de aço inoxidável, que é bonita e generosa, o painel usa gráficos e texto para ilustrar a função fácil de usar do button039;s, fácil de compreender.

Os principais componentes elétricos da máquina usando a marca da seguinte forma:

	Nome	Marca
1	Tela táctil	Siemens
2	CLP	Siemens
3	Freqüência conversor	Siemens
4	Relé intermediário	Siemens
5	Interruptor fotoelétrico	Otonix
6	Interruptor Proximidade	Otonix
7	Comutação alimentação	Ming Wei, Taiwan
8	Relé sobrecarga térmica	Siemens
9	Disjuntores circuito	Siemens
10	Protetor	Siemens
11	Interruptor Trip	Omron
12	Contator	Siemens
13	Botão interruptor	Schneider



Número de trabalhadores empregados: 2-4.

Dimensões externas de três partes totalmente automáticas

Seção de alimentação do papel: comprimento 1800mm largura 3400mm altura 1700mm peso 1,5 Toneladas

Parte dobrável: comprimento 6000mm largura 1900mm altura 1750mm peso 2,5 Toneladas

Seção prego Box: comprimento 1800mm largura 2900mm altura 1700mm peso 1,5 Toneladas

Seção do empilhamento: comprimento 4000mm largura 2200mm altura 1650mm peso 3,5 toneladas

As peças principais do motor da máquina usando a marca da seguinte forma:

Nome	Marca
1. Desacelerador do motor	Lee Ming, Taiwan
2. Freqüência conversão motor	Qufu, província Shandong
3. Ventilador	Hebei
4.servo motor	Motores Mitsubishi

Máquina completa Cinto principal em uma peça usando a marca da seguinte forma:

Nome	Marca
1. Cinto dianteiro do papel	Siegling
2. Cinto síncrono	Mori, Alemanha
3. Ambos os lados da correia	Siegling

As peças principais do rolamento da máquina usam o tipo como segue:

Nome	Marca
Rolamento com carcaça	FujianFK
